[Study31] 직접 가상화 네트워크 아키텍처 구성하기

컴퓨터 하드웨어 주고 esxi 설치하고 가상화환경만들래 스위치도 주고 그스위치에 피씨들꼽고 스위치를 하드웨어에꼽아서 연결하래 인터넷은 무선으로쓰래요....



1. 서버컴에 Esxi를 깐다. 그럼 그 서버컴은 ESXi가된다.

2. 그위에 Vcenter를 깐다. 이건 대빵이까는거. ( 내회사가 A 라하면, 회사 A에깔고, 우리 나머지 노트북은 우리회사 시스템을 쓰는 쫄따구들..)

3. 개인노트북에 Esxi를 깔고, 서버의 Vcenter에 연결한다. =그럼 대빵회사는 쫄따구의 가상환경을 관리할 수 있다!!

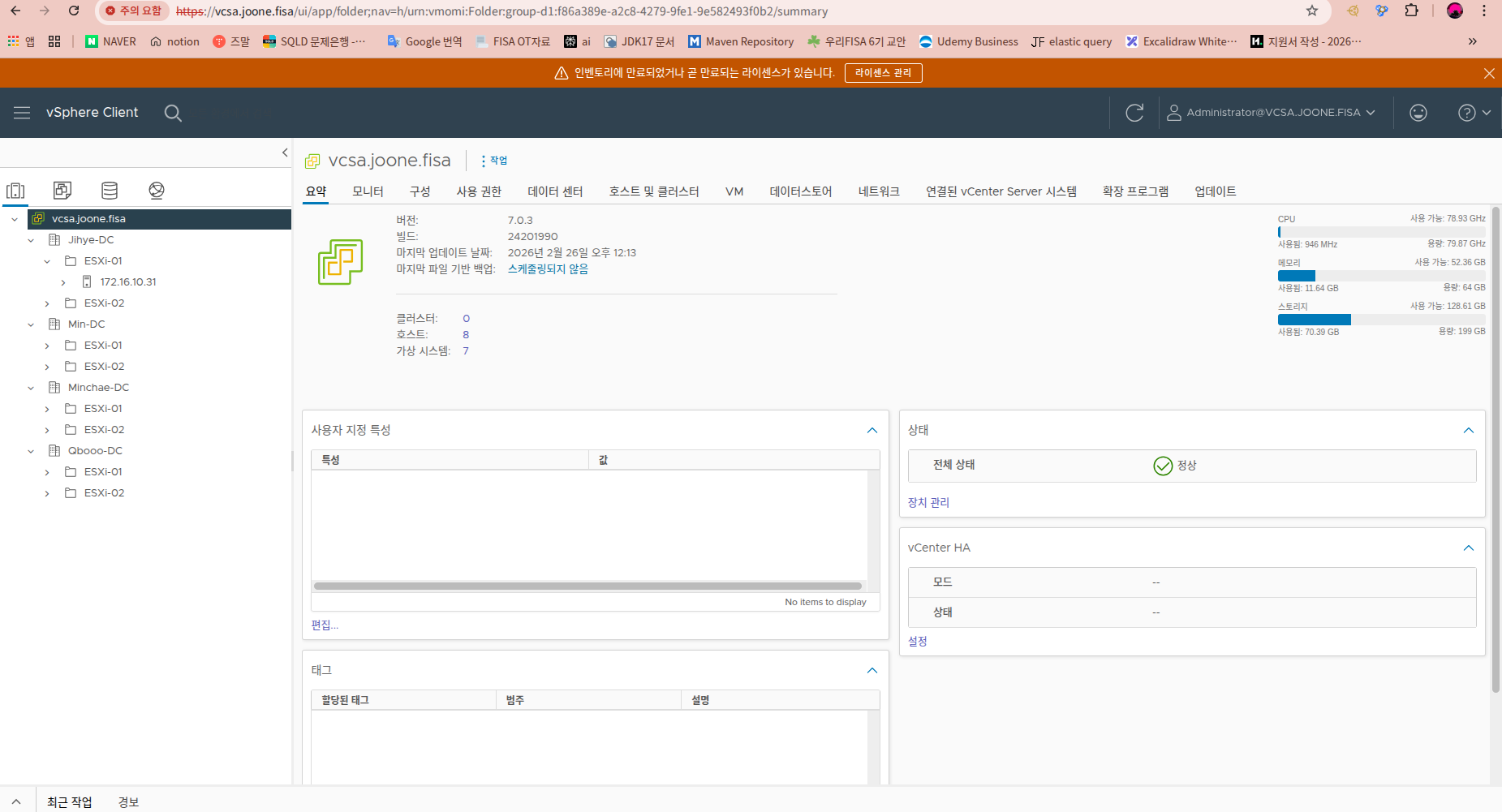

서버 컴퓨터에 ESXi를 설치하면 그 서버는 하이퍼바이저(ESXi 호스트)가 되고, 관리 IP가 172.16.10.101이 됩니다. 그 ESXi 위에 VCSA(vCenter)를 VM으로 배포해서 172.16.10.200을 할당하면, vCenter가 “중앙 관제탑” 역할을 하면서 ESXi와 그 위의 VM들을 통합 관리할 수 있습니다. DNS 서버(172.16.10.2)는 vcsa나 esxi 같은 이름(FQDN)을 IP로 바꿔주는 역할이고, 개인 노트북(172.16.10.31/32)은 같은 네트워크에서 브라우저로 https://172.16.10.200(또는 vcsa.<도메인>)에 접속해 vSphere Client로 가상머신/네트워크/스토리지를 관리합니다. 만약 개인 노트북에도 ESXi를 설치해 호스트로 만들면, 그 노트북 ESXi도 vCenter에 추가해서 “대빵(vCenter)”이 같이 관리하는 구조가 됩니다.









1) 물리 연결

A. 실습망(유선, 스위치)



ESXi 설치할 하드웨어(서버) →  Aruba Switch

각 PC의 유선 랜포트 → 스위치 포트 → Aruba Switch





2) ESXi 설치

하드웨어 위에 ESXi를 설치합니다. 여기에 바로 뭘 하진 않고 설치 후 원격 PC에서 조정합니다. (3번에서)0

그러기위해선 IP가 필요한데, 기본은 DHCP로 자동할당 되어있지만? 이거쓰면 안대겠죠



그래서 직접 ESXi 콘솔에 들어가서 IP를 설정해주고 3번에서 접속합니다.(DCUI)



< ESXi설치하고 IP설정하기 >

1. 서버 컴퓨터에 ESXi가 설치된 USB를 꼽고 부팅하기

2. ESXi설치하기

3. IP 설치하기

서버 PC의 IP는 172.16.10.101 입니다.

서브넷 마스크는 255.255.255.0입니다.



< 서버 컴에 스위치(주) 연결하기 >

1. 랜선으로 컴퓨터에 하나 꼽고, Aruba스위치에 하나 꼽아용



< 서버 컴에 스위치(서브) 연결하기 2 >

노트북에 연결하기위한 스위치를 PC에 꼽아요



< 스위치(서브)와 노트북 연결하기 >

노트북에 랜선꼽고, 스위치에 랜선 꼽습니다.





3) ESXi에서 가상화 환경 만들기 & PC에서 ESXi 접속

설정 해 준 IP를 활용하여 원격으로 EXSi 에 접속합니다.

접속은 Https웹브라우저로 해요(VMware Host Client)



그런데, 일단 저희 인터넷연결한 웹으로는 서버에 못들어가요

서버-랜선-스위치-랜선-노트북의 형태로 현재 연결되어있습니다.

그러나 서버-랜선-스위치-랜선 까지는 모두 171.16.X.X IP인데,



노트북의 아이피는 192.168.X.X의 형태입니다.

두개 연결이 당연히 안돼요



그래서 VMware에 ESXi깔고 , 그 아이피를 172.16.X.X로 설정하고,

VMware위에 윈도우 VM을 설치하고 OS설치한 뒤, 거기서 접속이 가능합니다.

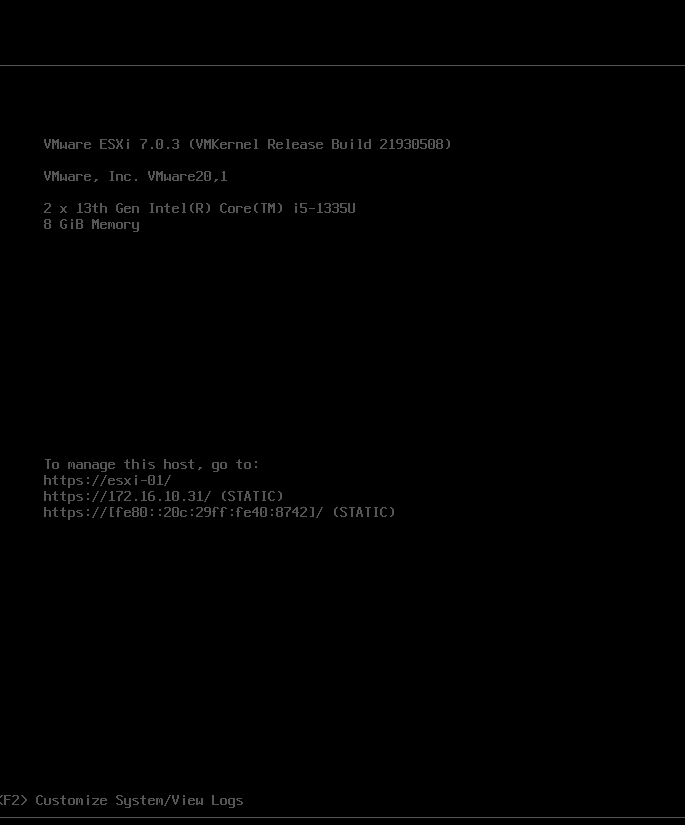

1. VMware에 ESXi깔기

2. VMware에 windows깔기

vmware위에 윈도우를 깔아요





3) server에 vCenter설치

우리는 이제 하나하나 개인컴퓨터에서  조작하지않고, vCenter를 활용 할 예정입니다.



1. 우선 편하게 접속하기위해서 노트북 IP를 172.16.10.39로 바꿉니다(네트워크는 와이파이로 써요)

2. 그러면 바로 172.16.10.101로 접속시 바로 서버로 접속이됩니다.







이제 워크스테이션에 있는 ESXi 접속가능한에 노트북을 하나 셀렉해서...

1. 실행합니다.

2. 설정합니다.

3. 다운합니다





4) TroubleShooting

IP를 바로 넣어서 다운했더니 너무 느리고 예 멈췄어요... 이유는

1. CDN/미러 선택이 DNS 기반으로 동작하는 경우
   1. 많은 다운로드 서버(특히 대형 벤더)는 DNS 질의 결과로 “가장 가까운/가장 빠른 엣지 서버”로 붙여줍니다.
   2. IP로 직접 지정하면 이런 최적화 경로를 우회하거나, 원거리/비최적 서버로 고정될 수 있습니다.
2. TLS/인증서 및 SNI(서버 이름 기반) 처리 이슈
   1. HTTPS는 보통 “도메인 이름”을 기준으로 인증서와 서버 구성을 맞춥니다.
   2. IP로 접근하면 서버가 기대하는 이름과 달라 추가 핸드셰이크/리다이렉트/호환 모드로 들어가 속도/안정성이 떨어지는 경우가 있습니다.
3. 프록시/캐시/정책이 ‘도메인’ 기준인 환경
   1. 조직망에서는 특정 도메인 트래픽만 캐시/가속 정책이 적용되기도 합니다.
   2. IP 직접 접근은 정책 적용을 못 받아 느려질 수 있습니다.

그래서 DNS서버를 만들고 그걸 넣을거예요

5) 해결: DNS 서버를 만들고 FQDN으로 접속하기

목표는 클라이언트/서버가 IP가 아니라 FQDN으로 안정적으로 접근하게 만드는 것입니다.

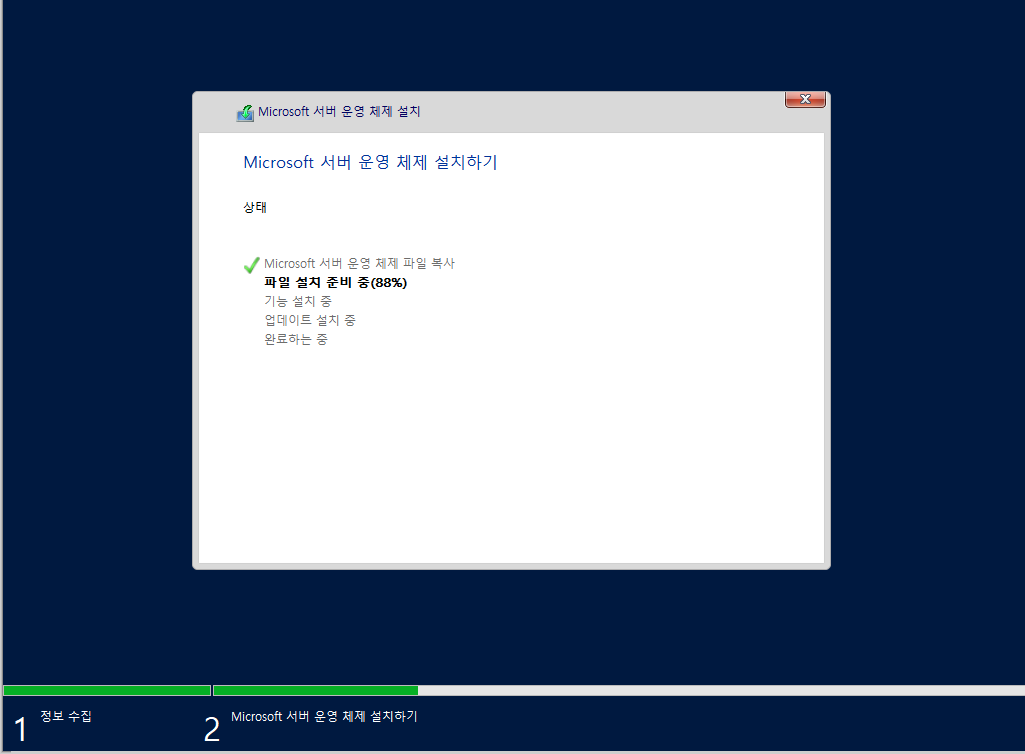

1. server컴퓨터에 윈도우 가상머신 만들기

2 . 가상머신 윈도우 위에 DNS서버 만들기

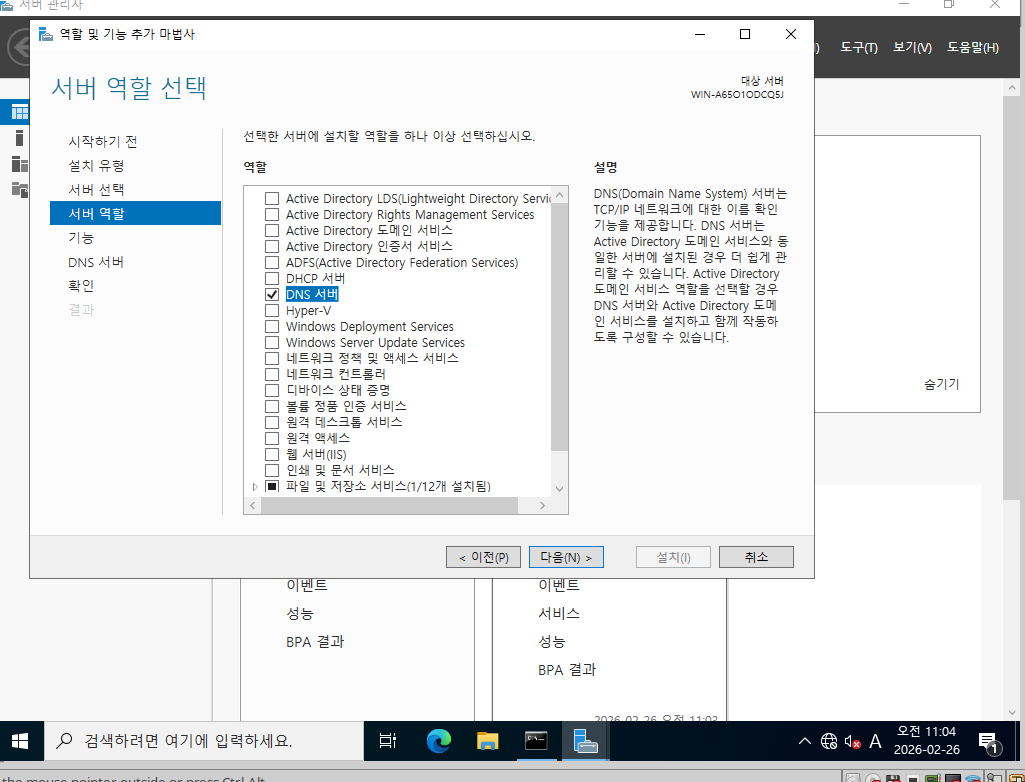

   - 윈도우즈에선 매우 쉬워요, 서버관리자->서버 및 기능 추가 -> 다음다음...누르다 DNS누르기 -> 다음..설치완료!

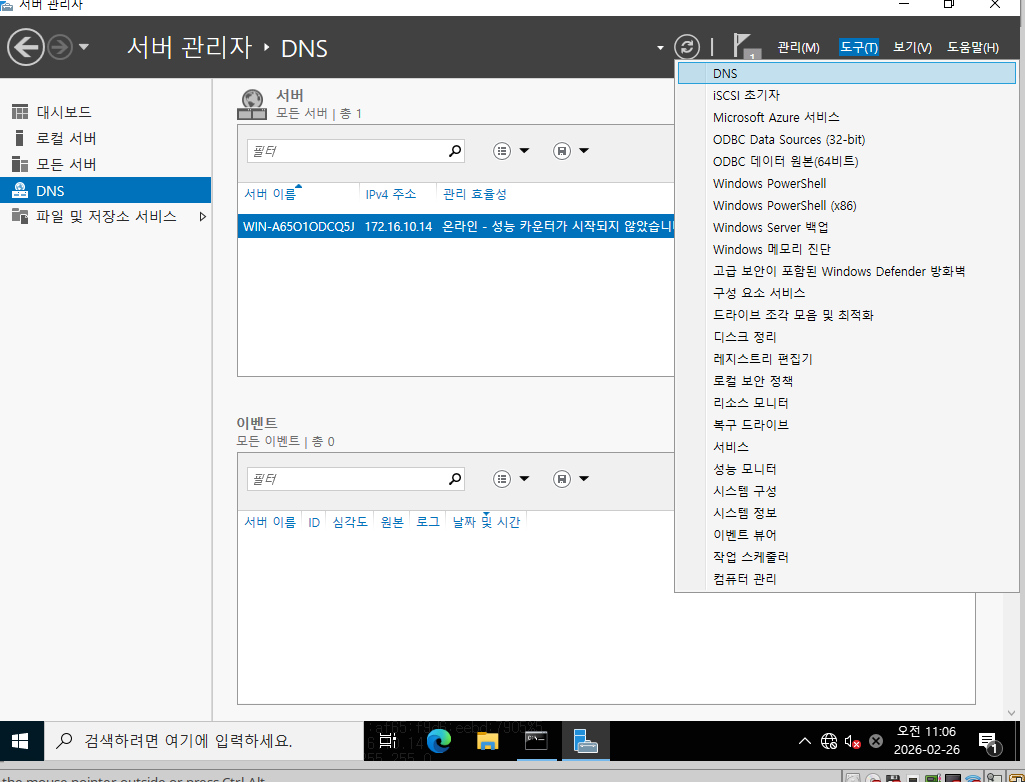

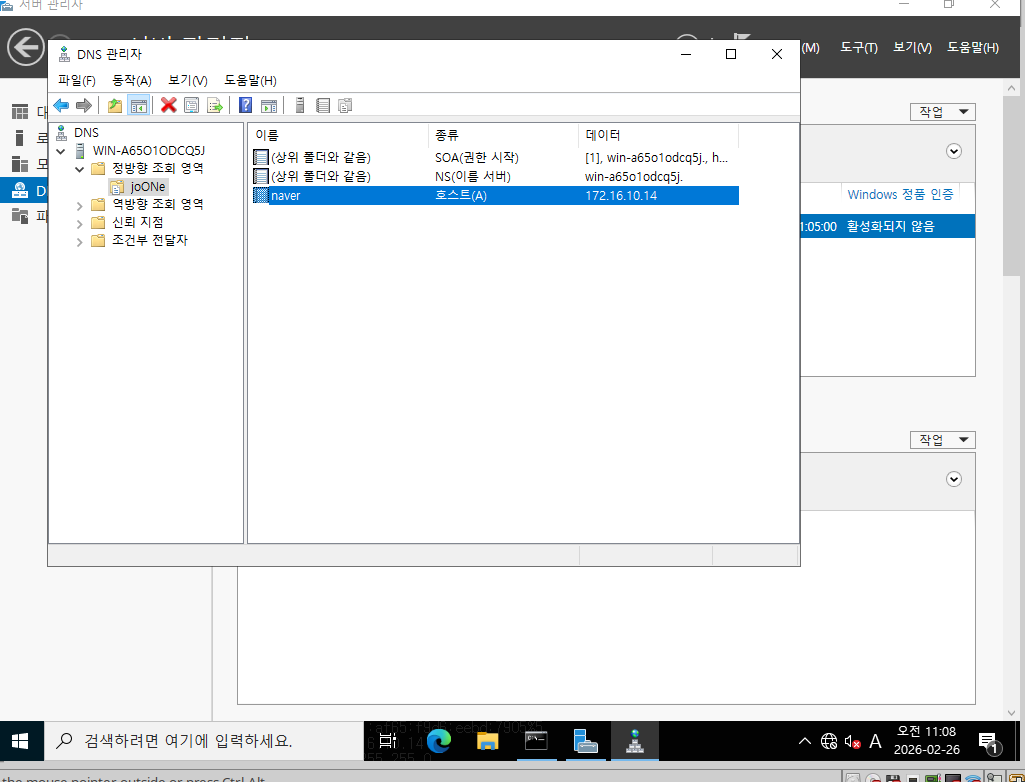

     - 도구 -> DNS ->정방향 머시깽이 > 동작-새영역 > 이름정하고 다음다음다음









  -아무튼 이런식으로 DNS서버 하나를 만들어줍니다.(리눅스라면 https://blog.naver.com/rufgksdb/221484166452 를참고)







6) 다시 ESXi 서버에 vCenter설치하기

목표는 IP가 아닌, FQDN 을 통해서 VCenter를 설치합니다.

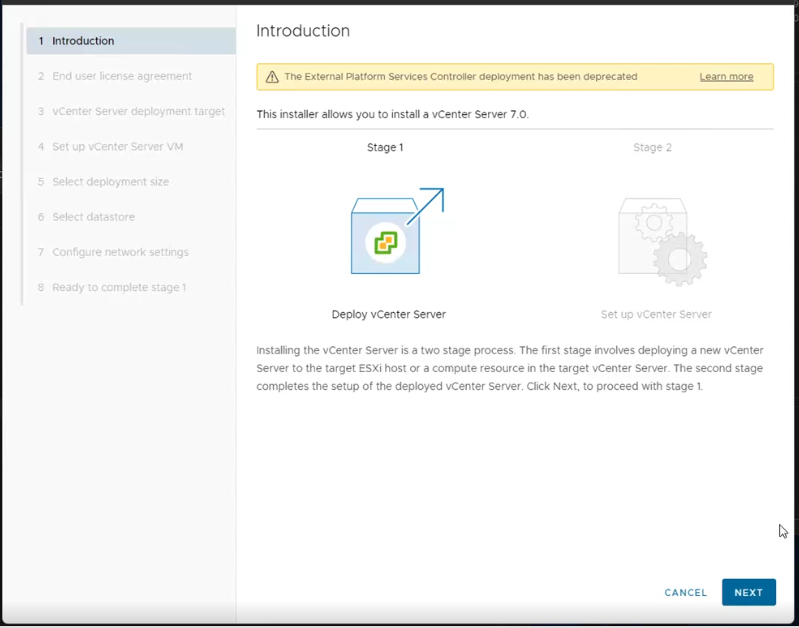

Phase1.1. Introduction

- 넥스트 해줍니다.

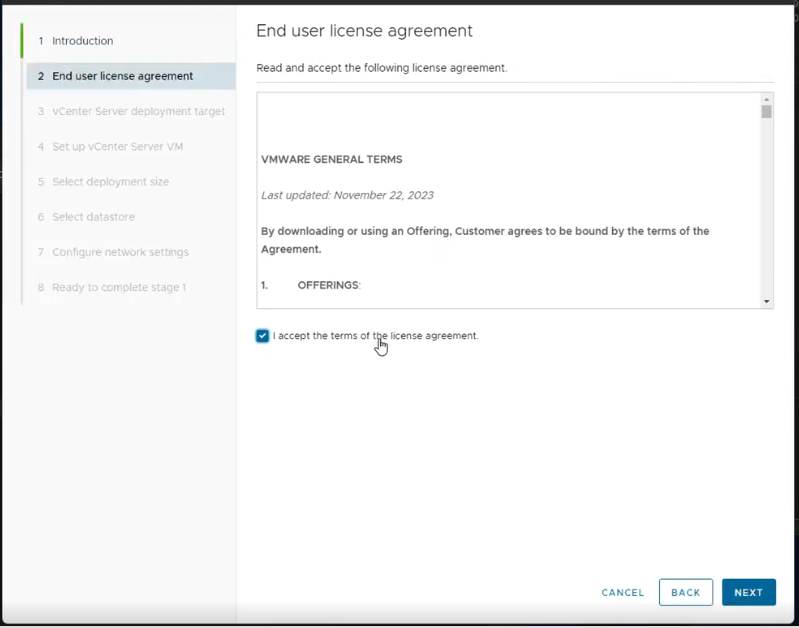

Phase1.2. license agreement

- license는 어셉해줍니다

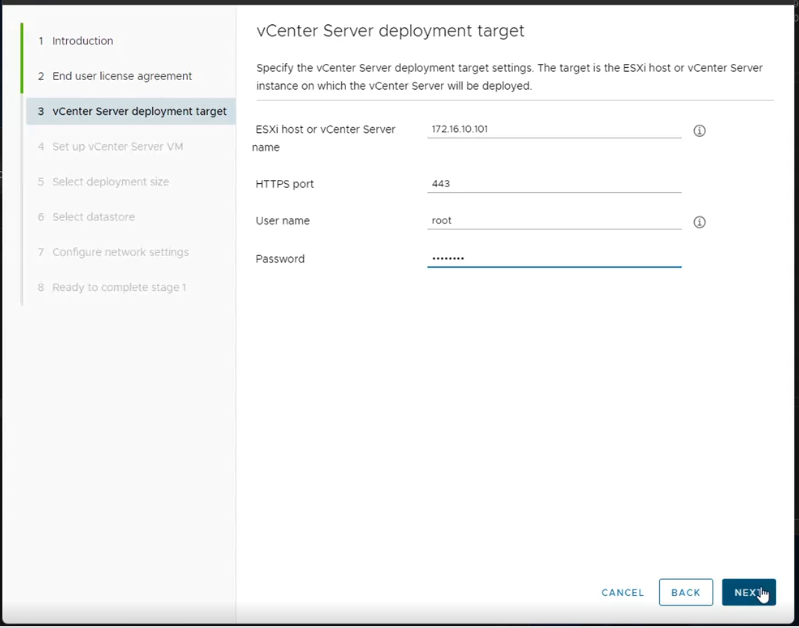

Phase1.3. 개발 타겟을 설정합니다.

- 메인 서버의 ESXi를 메인으로 선택해줍니다. 해당 IP에 설치하겠다 . 유저네임과 패스워드는 서버ESXi의 접속정보를 넣어주면 돼요.







Phase1.4. Set up vCenter Server VM





VCSA도 하나의 VM이기때문에, 이름과 비번을 설정해줘야해요.



이때 설정하는 비밀번호는 VAMI(VMware Appliance Management Interface)를 지원하는 비밀번호입니다.

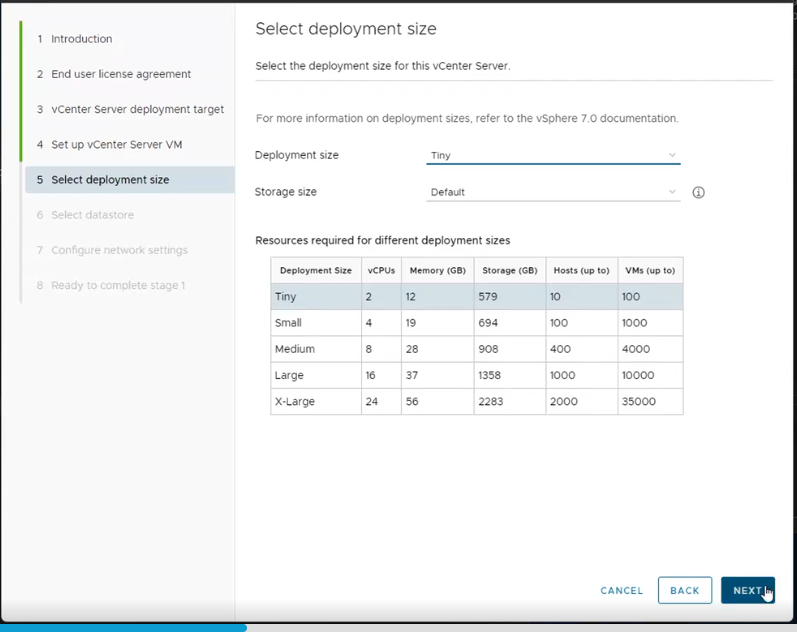

Phase1.5. Introduction



기본으로 설정합니다잉

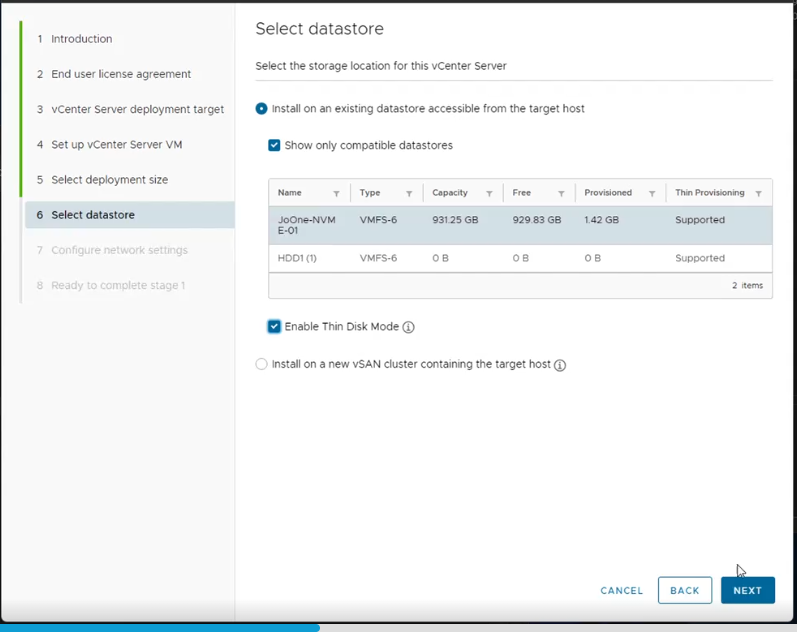

Phase1.6. Select datastore



저희가 서버 ESXi들어가서 데이터 스토어를 하나 만들었어요. 그걸 선택해줍니다(NVME를 사용하겠다)

그리고 씐디스크 꼭 선택해줘야 저장공간을 좀 덜 잡아먹습니다.



Phase1.7. Configure network settings







여기가 젤 중요해요

vCenter가 배포된 뒤 자기 자신이 사용할 네트워크 정보를넣습니다.

다른건 다 ㅇㅋ입니다. FQDN에는 이 VCSA의 정식 이름(도메인 포함 이름) 입니다.

그냥 별명이 아니라, DNS에 등록될 기준 이름이에요. 즉 vcsa.joone.fisa → 172.16.10.200

그래서 DNS 서버(172.16.10.2)에 이 이름이 등록돼 있어야 정상입니다.



아래 IP는 VCSA 자기 자신의 IP 로써 나중에 브라우저에서 접속할 주소입니다.

https://172.16.10.200 또는 https://vcsa.joone.fisa



Subnet mask 255.255.255.0는 서브넷 마스크입니다.  이 네트워크가 172.16.10.0/24 대역이라는 뜻입니다.

같은 대역 장비끼리는 직접 통신 가능합니다.

ESXi 172.16.10.101  /  VCSA 172.16.10.200 / 개인 PC 172.16.10.31 이 셋은 같은 /24면 같은 망입니다.





DNS servers 172.16.10.2 VCSA가 이름을 해석할 때 물어볼 DNS 서버 주소로써, 이게 엄청 중요합니다.

즉 VCSA는

“vcsa.joone.fisa가 누구지?”

“esxi01.joone.fisa는 몇 번이지?”  이런 걸 172.16.10.2에게 물어봅니다.

주의하실건, 여기 넣는 건 ESXi IP(101) 가 아니라 진짜 DNS 서버 IP(2) 입니다.



HTTP: 80 -> 웹 기본 포트 보통 접속하면 HTTPS로 넘기는 데 쓰이거나 보조적으로 사용됩니다.

HTTPS: 443 -> 실제로 브라우저에서 주로 접속하는 보안 웹 포트입니다. 즉 나중에 접속은 사실상 이거예요:

https://172.16.10.200:443 보통 :443은 생략해서 그냥 https://172.16.10.200 으로 접속합니다.





Phase2.1. introduction

그냥 넘어가겠습니다.

Phase2.2. vCenter server configuration

넘어가겠슨...

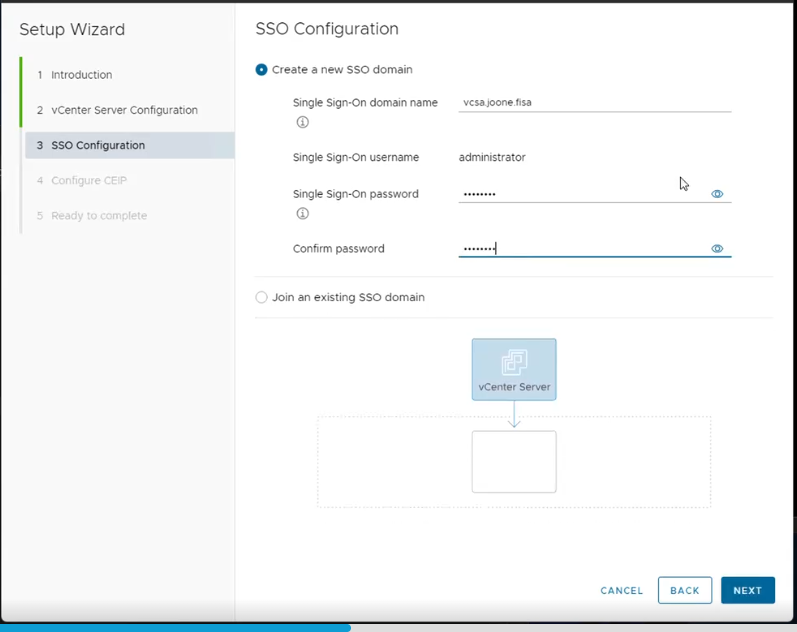

Phase2.3. SSO Configuration



sso사용할 DNS를 넣어줍니다.

우리도메인 만들었던거 넣어주고, 비밀번호는 VCSA에 들어갈 비밀번호 입니다.





나머지는 그냥 뭐 정보 보내겠다 안보내겠다 체크이고 확인이기때문에...

다 넘어가면 끝









 하 설치끝!!!





후기는....

네트워크랑 아키텍처 이해에서 너무 어려웠고

우리조에 네트워크 고수가 있어서 너무 다행이었습니다....
